2019.03.04 소방설비산업기사 기계 유체역학 문제풀이
admin
2019-04-15

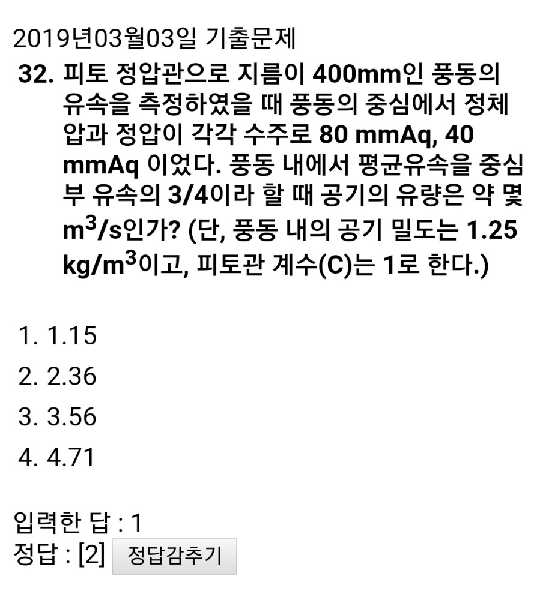

32. 피토 정압관으로 지름이 400mm인 풍동의 유속을 측정하였을 때 풍동의 중심에서 정체압과 정압이 각각 수주로 80 mmAq, 40 mmAq 이었다.
풍동 내에서 평균유속을 중심부 유속의 3/4이라 할 때 공기의 유량은 약 몇
m3/s인가?
(단, 풍동 내의 공기 밀도는 1.25kg/m3이고, 피토관 계수(C)는 1로 한다.)
정체압 - 정압 = 40mm =h
Q =AU
=A루트(2gh)
=(파이×(0.4m)^2)/4 × 루트(2×9.8m/s×0.04m)
=0.1112m^3/s
저는 이렇게 풀었습니다.
정압조건까지는 상황이 이해가 가는데 그 뒤로 평균유속, 중심부유속, 공기밀도가 왜 나왔는지 이해가 안됩니다.
풀이 방법좀 알려주세요
