소방전기기사 실기 PART 3 예상문제 46번(교재 370쪽) 문의

admin 2021-01-25

축전지의 용량을 계산하는 문제로 아래와 같이 문의합니다.

1.교재 370쪽의 예상 문제 46번의 풀이 과정에서는 I1=20A, I2=45A, I3=70A이고, 용량 환산 시간 계수 K1, K2, K3는 아래와 같이 표에서

   구하였습니다.

   방전 시간을 30분으로 하여 K1=1.2, 5분으로 하여 K2=0.88, 0.1분으로 하여 K3=0.56

   따라서 C=(1/0.8)*(1.2*20+0.88*45+0.56*70)=128.5Ah

   가 되었습니다.(교재 369쪽의 45번도 동일한 풀이 과정입니다.)




2. 교재323쪽의 이론 내용에서는 "시간 경과에 따른 방전 전류가 증가하는 경우"의 축전지 용량 구하는 식은

    예상 문제 풀이 과정과 상이한 듯 합니다. 즉, K1은 종료 시점 기준으로 I1이 시작 시점까지의 시간을 고려하였고,

    K2도 종료 시점부터 I2 시작 시점까지의 시간, K3도 종료 시점부터 I3가 시작하는 시점까지의 시간을 가지고

    K1, K2, K3 각각을 구하였습니다. 이 식을 기준으로 예상 문제 풀이에 적용하면

    K1은 30+5+0.1=35.1분을 기준으로 구해야하고, K2는 5.1분 기준, K3는 0.1분 기준으로 구해야할 듯 합니다.

    어느 것이 맞는 내용인지요???



3. 교재 369쪽의 예상 문제 45번 풀이 과정 또한 맞는 것인지요???


4. 또한 교재 323쪽의 "시간 경과에 따른 방전 전류가 감소하는 경우"에 있어서도 종료 시점을 기준으로 K1, K2, K3를 구하는

   식이므로 교재 323쪽의 "시간 경과에 따른 방전 전류가 증가하는 경우"의 식과도 동일 맥락이고 또한

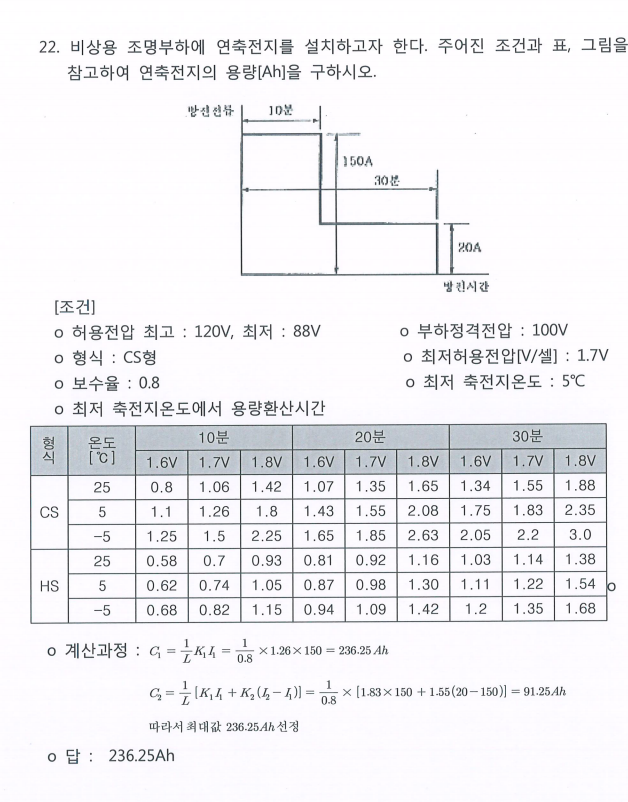

   소방전기실기 추가문제풀이 3강의 문제 22번 풀이 과정과도 동일 맥락인듯 합니다. 맞는지요???

    저도 혼동이 되어 확인 요청하니 어느 것이 맞는 내용이고 적용할 식이 무엇인지 설명  부탁합니다.
