궁금한 부분 질문드립니다.
kiedu
2021-02-04
안녕하세요 선생님
저는 소방설비기사 전기분야 2차 실기 공부중에 있습니다.

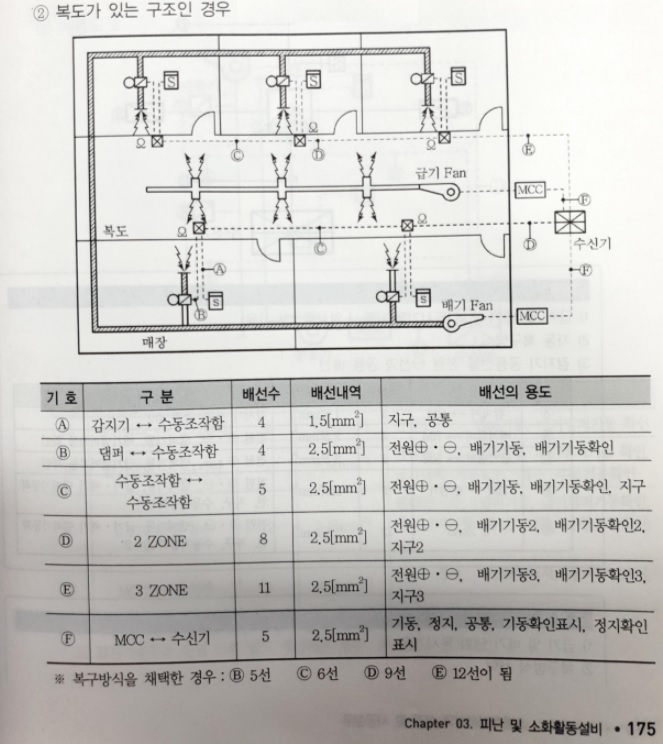

175p 복도가 있는 구조인 경우에 대한 질문입니다.
A구간은 감지기여서 1.5mm선으로 지구, 공통 2가닥이 들어갔다가 다시나와서 총 4가닥이고
B구간은 2.5mm선으로 전원+.- , 배기기동, 배기기동확인 4가닥이 들어가는 건 알겠는데
C구간이 왜 2.5mm 5가닥으로 되는지 이해가 되질 않습니다.
수신기에서 감지기까지 지구, 공통이 들어갔다가 다시 나와야 하니까 그 경로에 있는 구간에는
지구, 공통이 다 4가닥씩 있어야 하는거 아닌가요?
그리고 A구간 지구선은 1.5mm인데
C구간은 왜 전부 2.5mm인지 그럼 지구선도 2.5mm인건지
그러면 중간에 전선이 바뀐건지 궁금합니다.
