소방전기실기 추가 문제 풀이 3강 22번 문제 문의(연축전지 용량 계산 문제)
admin
2021-03-25
비상용 조명부하의 연축전지 용량을 구하는 문제에 대해 문의합니다(별도 프린트물 활용 강의). 변동 부하에 대해 방전 전류가 감소한 것이므로 C1, C2를 구하여 최대값을 선정하는 것은 이해됩니다만 C2구하는 과정에 대해 혼란이 생겨 문의합니다.
1) C1 계산(이해하는데 무리는 없음)
C1=(1/L)*K1*I1이고 시간 10분이라고 문제에서 제시했으므로 10분에 해당하는 K1값을 표에서 찾으면 K1=1.26이 되어
C1= 236.25Ah로 프린트물의 결과에 대해 이견은 없읍니다.
2) C2 계산의 과정에 대해 제 나름대로 풀이하면, C2=(1/L)*(K1*I1+K2*I2)에서 I1=130A(=150-20), I2=20A이고,
문제 제시조건으로 방전 전류와 방전 시간 그래프에서 방전시간은 10분과 30분으로 제시되어있으므로 용량 환산시간 표에서
10분에 해당하는 K1=1.26이고 30분에 해당하는 K2=1.83으로 하여 상응하는 면적을 계산하면
C2=(1/0.8)*(1.26*130+1.83*20)=250.5Ah로 계산되고 따라서 C1, C2중 최대값을 선정하면 C2=250.5Ah로 답이 나오게 되어
프린트물의 결과와 상이합니다.차이는 K1, K2의 값과 I1, I2의 값 선정의 차이인데 어느 것이 맞는 것일지요???

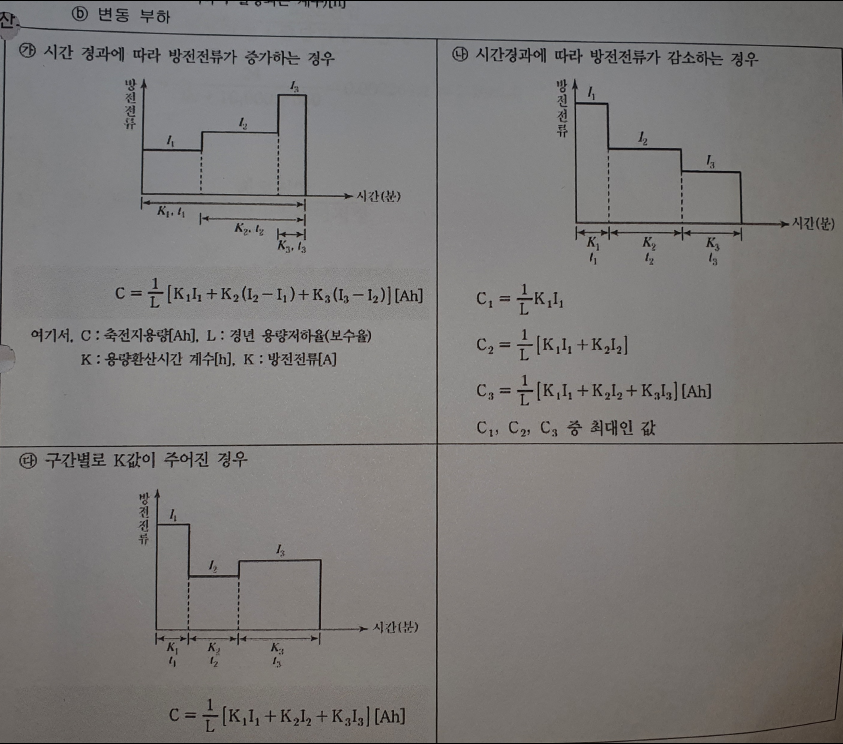

제 생각에 대한 관련 근거는 자료실에서 다운 받은 자료로써 아래 첨부하니 확인부탁합니다.(아래 나번 참조)
