소방설비기사 전기분야 문제 질문드립니다.
kiedu
2021-07-14
교수님 날씨도 덥고 바쁘신데 죄송합니다.
교수님 강의를 듣고 소방설비기사 필기를 합격하고 지난 7월 10일 실기시험을 치뤘습니다.
문제가 일부어려운 문제가 출제가되어 손도 못댄 문제가 4문제정도가 되어 제나름대로 가체점을 해본결과 60점 전후 될것같습니다.
8월 20일 시험결과 발표일까지 너무 길어 답답하기도하고 해서 이렇게 글을 올려봅니다.

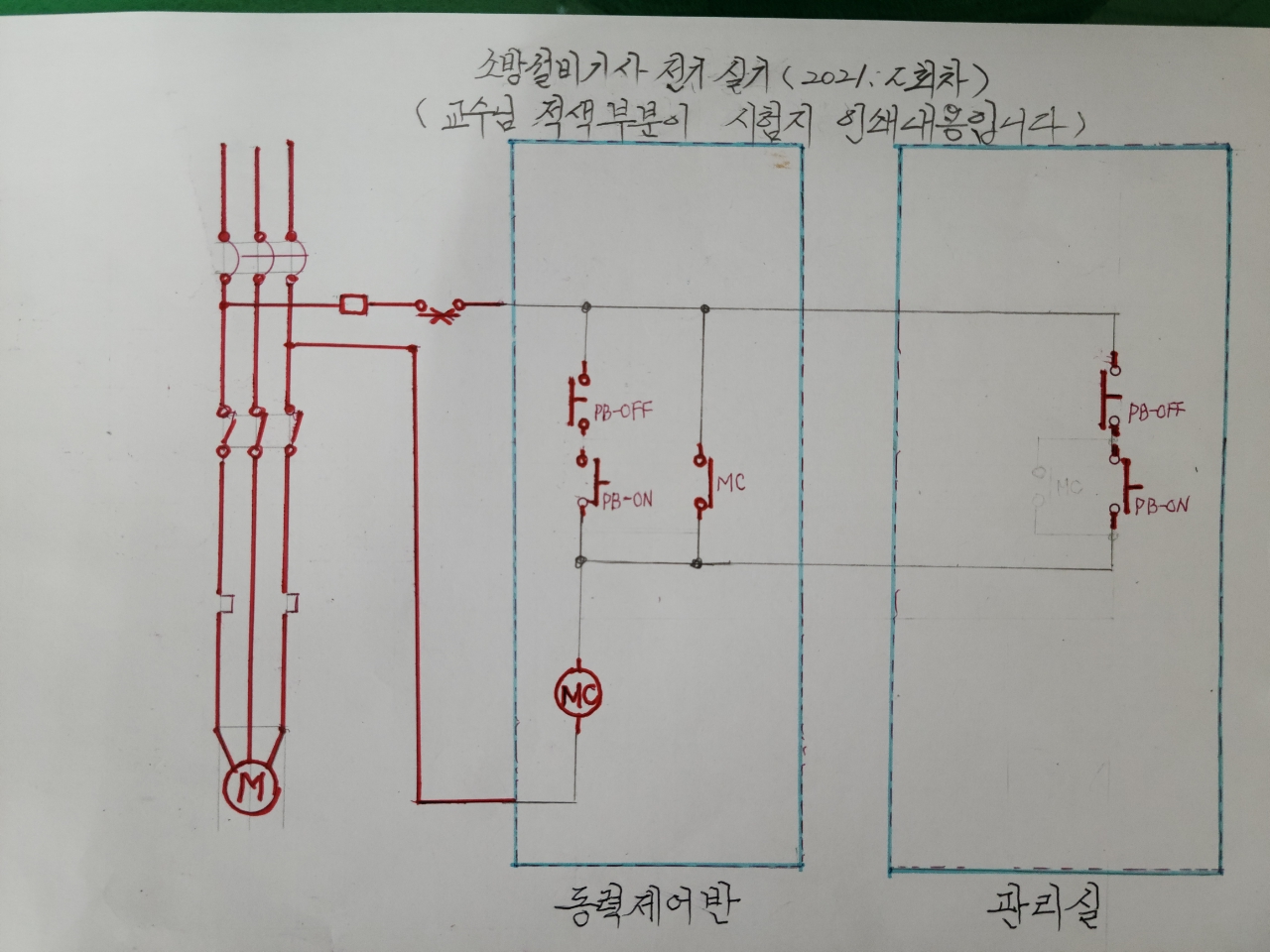

원격으로 동력제어반과 현장에서 모두 제어가능하도록 회로도를 구성하는 문제입니다.
원방제어 문제를 제나름대로 도면을 작성해보았는데 모르겠습니다.
전동기 원방제어 회로도 문제만 정답처리가 되면 합격 가능할것도 같습니다.
제가 작성한 회로도가 동력제어반과 관리실에서 모두 제어가능하고 정답이 될수 있는지 모르겠습니다.
교수님 교제에는 ON버튼은 병렬로 연결하여 자기유지하고, 직렬로 동력제어반과 관리실에 OFF버튼으로 되어 있습니다.
기계분야도 공부해야 하는데 합격자 발표일이 너무 길어 너무궁금합니다
문제와 답안 확인 부탁드립니다.
