소방 전기 실기 문의입니다.
kiedu
2021-11-09

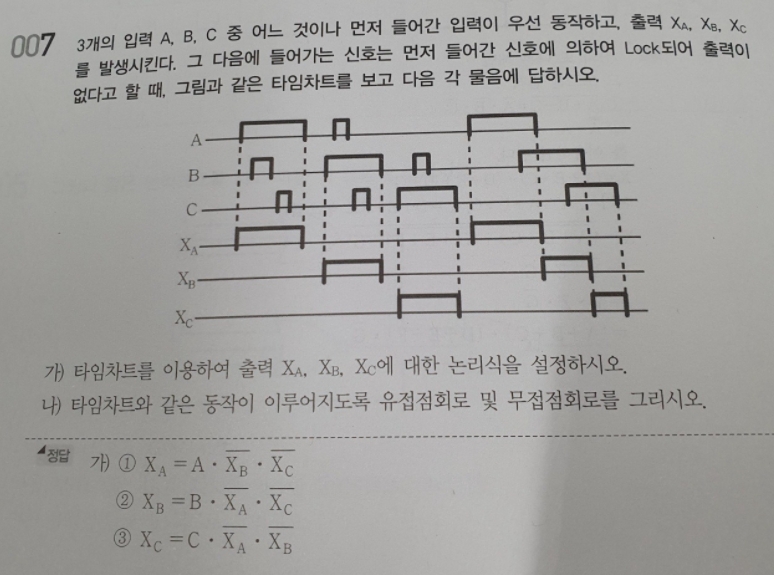

안녕하세요 인터록 타임차트 426 페이지 문제 7번 입니다.

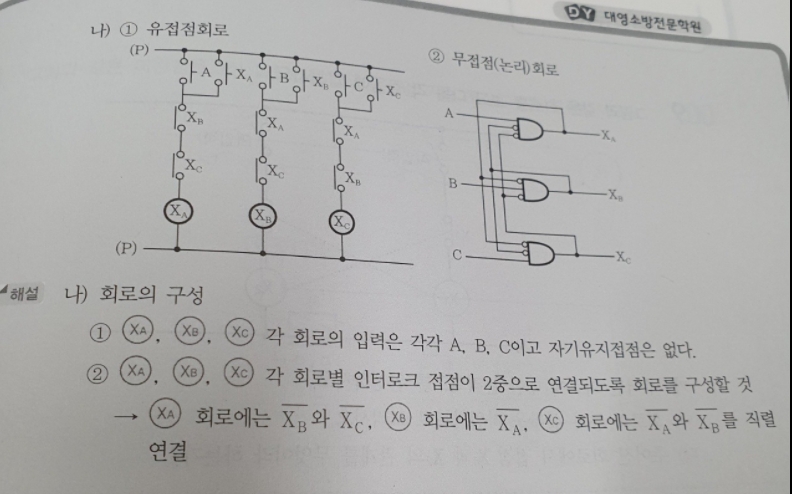

427페이지 해답에 보면 유접점회로에서 Xa가 누름버튼으로 자기유지접점이 그려져 있고,
해설에서 1은 자기유지접점은 없다고 되어있습니다. 설명에서는 누름버튼이 아니라 그냥 릴레이라야할 것으로 설명하신 듯 합니다.
그런데 해설처럼 자기유지접점이 아예 없는 것이 좋을 거 같아서요.
- 더 간단하기도 하고
- A를 누르는 동안 Xa가 작동하고 누름이 해제되면 Xa가 풀려야 되는데, 그래야 B, C가 작동 가능한데, 별도로 off 스위치가 없는 상황에서 자기유지접점이 있으면 그냥 주욱 먼저 누른 A만 작동하고,, A가 풀릴 수가 없어서..
