질문 드립니다~

kiedu 2022-09-16

안녕하세요 교수님 소방설비기사 전기 실기 공부중입니다

교차회로배선 방식과 보내기배선 방식의 구분법 모르겠습니다…

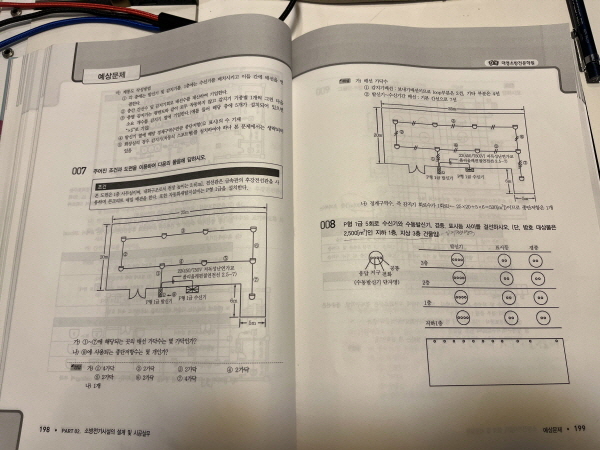

아래 사진의 문제에서는 교차회로배선이므로 루프 및 말단 4선, 기타는 8선이라고 되어져 있습니다

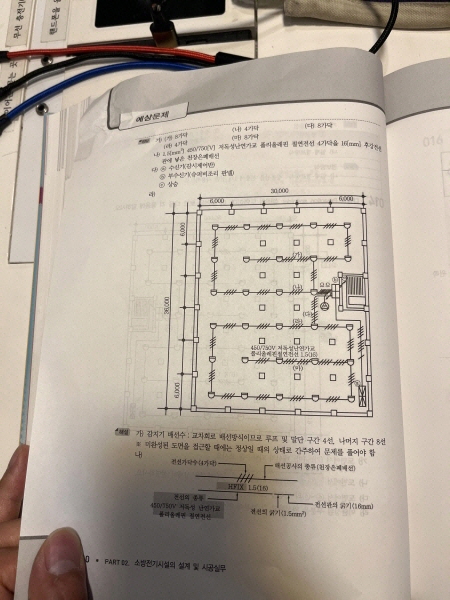

그리고 다른문제(198페이지 7번)의 보내기배선은 루프은 2선 나머지는 4선이라고 되어있습니다

제가 궁금한건 문제를 보고 보내기인지 교차회로인지 구분하는 방법이 뭔지 궁금합니다…



감사합니다
