안녕하세요?  답변 감사드립니다.. 그러나 아직 다음과 같은 의문이 남아 재 질문 드립니다.

질문 1)

설계 및 시공 예상문제 (소방전기 13) 최신간 324쪽 에 대한 질문 입니다.

경보 전류(I2) 계산식에서 광전식 연기감지기와 이온화식 연기 감지기를 수량 x 개당 경보전류로 풀이 하셨는데

모든 감지기에 경보 전류를 곱하는 것은 현실적으로 맞지 않는 것 같습니다.

작동한 감지기만 경보 전류를 곱하는 것이 안 맞을까요? 최악의 경우에 회로의 맨 앞의 감지기 또는 모든 감지기가 작동하더라도 감지기는 병렬로 연결 되어 있으므로 한개의 경보 전류를 초과하지 않을 것 같습니다.

따라서 시각경보기와 사이렌을 제외한 감지기는 설치 수량 모두를 적용하는 것은 고려하실 사항 같습니다.

----------------------------------------------

 답변:

해당 문제 조건에 좋지 않은것같습니다.

말씀하신대로 감지기등은 감시전류만 흐르고 있는 것이 되고 경보전류는 해당되지 않는것이 맞습니다.

하지만 조건에서 감지기에 경보전류가 존재한다고 조건을 주는 경우 감지기 경보전류도 계산에 포함되어야 합니다.

애초 조건에 경보전류가 주어지는것이 맞지 않긴합니다.

--------------------------

위 답변에 대한 질문 입니다.

감시전류는 종단저항과 전선의 저항에 의하여 생기는 전류 이고, 조건에서의 경보전류는 어느 감지기가 동작했을 겅우 종단 저항 전단에서 단락 되었을 것이고 이때 감지기 회로의 전류는 증가합니다. 감지기 동작시 전류가 가장 큰  경우에는 회로 맨 앞의 감지기가 단락되었을 수도 있다는 것이 이 질문의 뜻이었습니다. (전선의 저항이 줄어 드는 관계로) 그래서 조건에서의 경보전류는가 어느 감지기 인지는 몰라도 작동 되었을 경우를 경보전류로 하지 않았나 하는 생각이고, 따라서 조건이 잘 못 되었다기 보다는 감지기 경보 전류를 수량에 관계 없이 곱하기 1개를 적용하면 어떻겠냐는 것이 질문의 취지 였습니다. 아!? 그래도 감지기가 광전식 이온화식 2종류가  있어서  조건이 적합하지 않은 것 같은 생각이 드네요. 하지만 같은 류의 문제에서 감지기가 한 종류라면, 경보 전류를 감지기 단락시의 전류로 추정하고 경보전류계산에서 감지기 경보전류 x 1개로 하는 것이 가능하지 않을까요?

--------------------------------------

질문 2)

설계 및 시공 예상문제 (소방전기 15) 최신간 326쪽 에 대한 질문 입니다.

저는 이런 문제에 맞닿을 때 마다 상당히 혼란 스럽습니다.

왜냐하면 만일 이런 문제가 전기관련 자격증 등의 문제에 나왔다면 이 풀이는 오답일 수 있습니다.

이런 문제는 풀이와는 달리 깊게 생각해야 할 부분이 있습니다.

즉, 문제에서 주어진 시각경보기 소비전류 250mA 는 정격전압 24V일때의 전류이기 때문입니다.

구간별 전압강하가 이루어 지면 시각경보기의 소비전류의 변화가 반드시 일어납니다.

즉, 시각경보기를 지날 때마다 전압강하가 발생하고 그에따라 소비전류도 E/R의 비율로 줄어들고 여기서 R값(전선의 저항과 시각경보기 저항) 은 계산이 가능합니다.

전기적인 관점에서 이 문제를 풀이한다면 직류회로이기 때문제 시각경보기 1개의 저항은 24V/0.25A = 96 Ohm 입니다.

따라서 이 회로는 전선의 저항(직렬연결) 과 시각경보기 4개가 병렬로 된 직병렬 회로이고 병렬 구간의 단자 전압을 구 할 것입니다. 이렇게 풀면 답이 약간의 차이가 발생합니다.

---------------------------------------------------

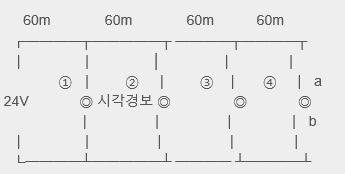

위 질문을 보완한다면  아래와 같은 그림의 전기회로가 될 것이고
(그림을 그릴 수없어 일일이 글자 변환하였기 때문에 제대로 전달 될는지 모르겠습니다)

이 것은 전선저항은 직렬로, 시각경보기는 병렬로 된 직병렬 회로에서 마지막 시각경보기에 가해진 단자전압(a-b)를 구하는 것이 전기적인 관점의 문제이고   이와 같은 회로에서는 가해지는 전압이 경보기 마다 약간씩 줄어들어 (전선의 전압강하 때문에) 시각경보기가 일률적으로 250mA가 흐를 수 없다는 것입니다. (24V 일때 250mA 이므로)

전기회로 문제에서는 I1, I2, I3, I4 를 따로 계산해서 마지막 단자전압을 구한다는 것이 질문의 취지였고 그래서 이런 류의 문제가 어떻게 접근해야 할지 무척 혼란스럽다고 질문의 서두에서 말씀드렸습니다.

그러나 13회 기출 문제이고 답안이 해설과 같다고 하시니 풀이의 방향은 확실히 잡았습니다.

감사합니다
