소방설비기사 전기분야 질문드립니다.

kiedu 2021-10-13



안녕하세요, 소방설비기사 전기분야 실기 공부 중 플립플롭 회로 관련 질문드립니다!

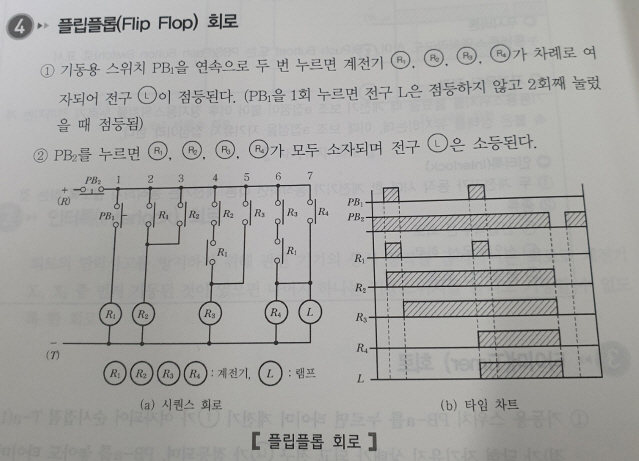

페이지 400에서, PB1은 자동복귀 스위치 이므로, 4번 줄에 있는 R1은, PB1이 off되는 순간에 여자되어 그때부터 R3가 여자됩니다.
(타임차트에도 그렇게 그려져 있네요.) 설명하시면서 R1이 여자될 때 순간적으로 같이 R3가 여자되는 것처럼 착오 우려가 있어서요.

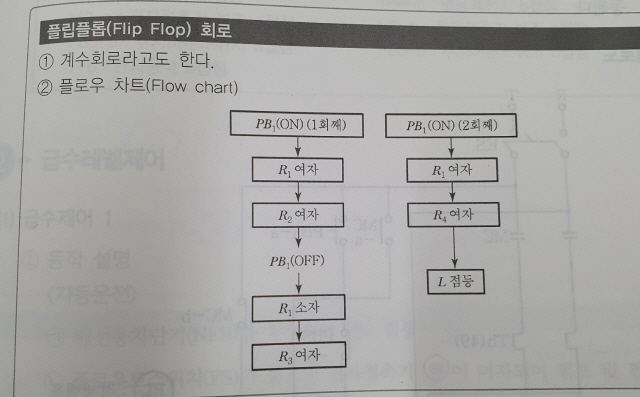

그런 맥락에서, 페이지 401의 플로우차트에 보면 PB1은 첫번째 on했을 때 중간에 PB1이 off 되는 것이 들어가 있는데.
이는 자동복귀를 설명하는 것이고, 그에 따라 R1이 소자되면서 R3가 여자되어 여자된 상태를 유지하고 있으면서 다시 R1이 여자되길 기다리는 것으로 교재의 내용은 맞게 되어 있는 것으로 보입니다.
강의 중간에 PB1 off 를 빼버려도 되지 않냐고 설명해주셨는데 궁금해서 질문드립니다.
