문제 질문드립니다.
kiedu
2020-10-22
안녕하세요
소방설비기사 실기[기계] 과년도 기출문제 (2018~2019년)
2019년 2회 소방설비기사[기계분야] 2차 실기 문제풀이
1번 문제 다)문제 풀이과정에 대한 의문점입니다.
C부에 설치된 헤드이 압력 구할 때
A부의 압력181.52에서 AB구간 22.2 빼고 BC구간은 기존에 구한 41.47이 아니고
BC구간에서는 기존에 직류티 0.27를 적용하여 구한 값이기 때문에
여기서는 분류티 등가길이 1.5를 적용한 값 52.83을 빼고 C에서 헤드구간 값 7.04 빼고 마지막으로 2를 더한 값이 맞는 계산 아닌지요?
181.52-22.2-52.83-7.04+2 = 101.45

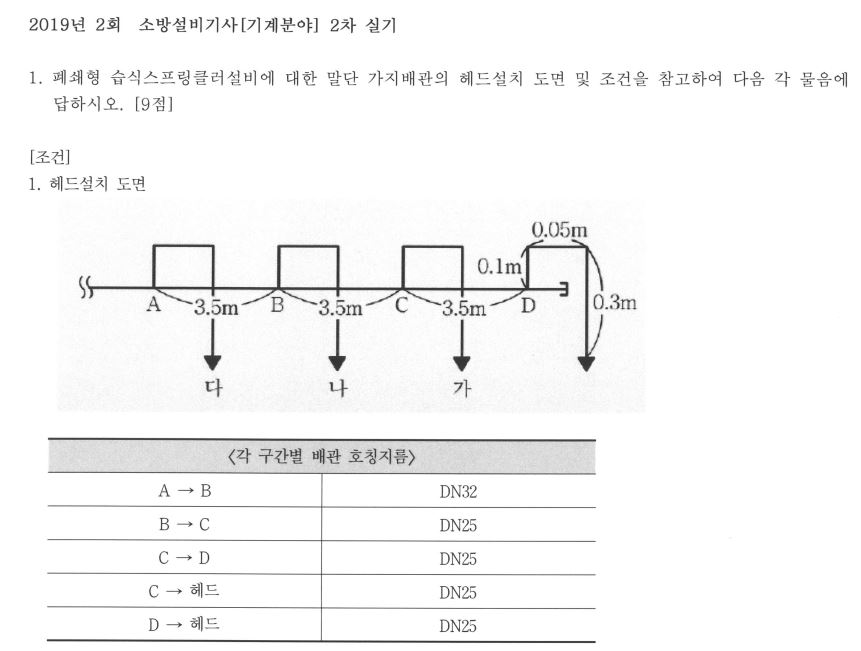

※ 혹시나 해서 아래 문제 일부를 첨부합니다. 문제가 길어서 전체를 올리진 못했습니다..
